| 产品特性：自动化 | 品牌：耐德 | 订货号：NDSK |
| 型号：NDSK-6 | 货号：6 | 产品别名：数控冲孔机 |
| 用途：方管圆管角钢自动化冲孔 | 适用行业：建筑、五金加工 | 产品用途：方管圆管角钢自动化冲孔 |
| 规格：NDSK-6 |

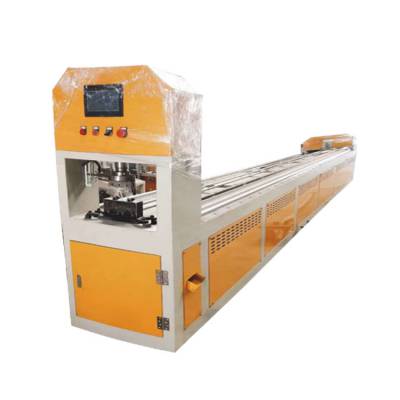

全自动数控冲孔机
一、产品特点：
1、全自动液压驱动，全部动作由微电脑控制，液压系统自行保护功能，在上行与下行到***位置后不会在输出压力；
2、相对传统冲床具有动作稳定、噪音小、功耗低的优点；
3、模具根据客户要求制作，爬架冲孔机的模具设计使用户更耐用更方便，如多种管材冲孔只需更换模芯完成，解决了后期使用费用高 更换模具时间长等问题，采用特种模具钢制作，爬架冲孔机易操作，寿命长、精度高、结构安全、零工伤、模具配件全部加工中心加工精度高更标准安装简易，不需要经过专业的培训也可以安装调试。
4、采用伺服送料系统，冲孔不需画线，定位准确、送料稳定、自动冲孔、孔距可任意调节。
二、标准配置：
输入电压 | 380v | 总功率 | 5-15kw |
PLC | 台达1个 | 伺服电机 | 3.8kw/2.0KW |
接近开关 | 三线36v常开感应4mm | ||
液压电机 | 11KW | 液压系统压力 | 7-12MP |
液压缸 | Φ140X200 | 气压 | 0.5MP |
气缸型号 | Φ100X20 | 气缸型号 | Φ100X20 |
模具芯子 | Cr12MoV | 整备质量 | 1.8T |
主机尺寸 | 7200*850*1800cm | 泵站尺寸 | 900*700*1200 |
全自动数控冲孔机详细参数：
类别 | 参数 | ||
1. | 加工属性 | 可冲材质：各种铁、铝、铜、不锈钢等 | |
2. | 加工类型 | 圆、方、长方，椭圆，异型管及各种形状孔 | |
3. | 加工设定类别 | 单冲孔、不等距冲孔、等距冲孔 | |
360°旋转冲孔、单（双）侧冲功能 | |||
4. | 可冲孔径及厚度 | Φ50×τ3～Φ16×τ11mm | |
5. | 加工管材直径 | 圆管Φ16-----Φ120 mm | |
方管20×20-------100×100 mm | |||
角铁 30×30--------75×75mm | |||
槽铁 25×50--------60×120mm | |||
以上可定制 | |||
6. | 冲孔孔距 | 0.1mm------12000mm 200孔（可定制） | |
7. | 冲孔速度 | 2.0秒/个，100mm冲程 | |
8. | 最长冲孔距离 | 1-12000mm（可定制） | |
9. | 标准加工长度 | 1-12000mm（可定制） | |
10. | 伺服最快送料速度 | 40000mm/分钟 | |
11. | 主电机功率 | 5.5-11kw | |
12. | 高端配置 | 台湾台达控制系统，触控屏幕设定 | |
CNC控制系统 | |||
ABBA(台灣)或上银(台灣)直线导轨 | |||
伺服电机运动、160行星减速机 | |||
全自动数控冲孔机用途简单介绍：
1.用途特点:本设备主要用于型材冲孔，自动将型材冲出符合图纸要求的各种孔，可以冲圆管、方管、角铁、槽钢等各种型材。
2.应用领域：建筑钢支撑圆管冲孔，吊篮方管冲孔，钢模板角铁冲孔，展示架冲孔，防护栏冲孔等等
3.送料动力：采用大扭矩力交流同步伺服电机，具有反应快，定位精度高，低噪音，制动热损小，寿命长的特点。
3.运动控制：采用***的PLC控制器，触摸屏操作，简单方便。
4.寿命***：本设备标准件均为名优配件，基础件加工采用数控加工制作，装配精度高，做大限度延长设备使用寿命。
全自动数控冲孔机冲出来的产品：
